はじめに
RaspberryPi PicoでMicroPythonを使って、温度センサ「TMP102」とI2C通信をする方法を解説します。
TMP102は配線や通信内容が簡単なので、はじめてI2C通信をする方にもおすすめのセンサーです。
~ この記事の内容 / Contents ~
- 初めてI2C通信をする。
- MicroPythonでサクッとI2C通信をしてみたい。
- センサーで温度を測ってみたい。
環境
この記事は以下の環境で作成しています。
環境 | バージョン | 備考 |
開発用PCのOS | Windows 11 | Windows7,10でもOKです |
言語 | MicroPython | |
開発環境 Thonny | 4.1.4 | |
温度センサ | TMP102 | |
ボード | RaspberryPi Pico |
※ Picoのセットアップ方法については、こちらの記事をご覧ください。
温度センサ TMP102
初心者でも扱いやすいI2C通信型の温度センサです。1.4~3.4Vで動作可能なので、Picoの3.3Vピンをつなぐだけで動きます。通信内容もシンプルなのでプログラミングを学びたい方にもおすすめです。配線・プログラムとも、後述の内容をコピぺで動せます。
※ 画像はSparkFunのHPより引用
PicoとTMP102の接続
以下のように、PicoとTMP102を接続します。旧型のためADD0の位置が違いますが、右側の赤い基盤がTMP102です。
ピン番号 | Pico | TMP102 |
1 | I2C0 SDA | SDA |
2 | I2C0 SCL | SCL |
3 | GND | GND |
23 | GND | ADD0 |
36 | 3.3V (OUT) | V+ |
Picoピンアサイン(Pin-Out)
※ Pico公式サイトより引用
使用する部品
今回の回路では、以下の部品を使用します。
RaspberryPi Pico
Pico本体です。一時期は半導体不足の影響がありましたが、今は価格・納期とも安定しています。
温度センサTMP102
今回使い方を解説する温度センサです。
ブレッドボード
国内サンハヤト製のブレッドボードです。少々堅めの指し心地ですが、海外製と違ってピン穴の番号がすべて印刷されており、品質も高いのでおすすめです。
ジャンパワイヤ(キット)
固いジャンパワイヤがセットになったキットです。やわらかい配線よりスッキリした回路が作れます。
ジャンパワイヤ(自作用)
キットだと丁度いい長さがない、色がない。という方は以下の配線で自作できます。ジャンパワイヤとほぼ同じ固さの配線なので、切って曲げるだけで理想のジャンパワイヤが作れます。
実行結果
後述する「温度取得のコード」の実行結果は以下の通りです。
TMP102から取得した温度情報がThonny下部のシェル画面に表示されます。
全体コード
TMP102から温度情報を取得する、MicroPythonのコードです。
from machine import Pin, I2C
import time
# I2Cに使うピンの設定です
i2c = I2C(0, scl=Pin(1), sda=Pin(0), freq=100000)
# デバイスのアドレスをスキャンします
addr = i2c.scan()
print( "address is :" + str(addr) )
# 温度情報を100回取得します
for i in range(100):
# OSのI/Oエラーが良く出るので、Try-exceptで囲います
try:
# tmp102の温度情報(12bit)は2byteに分かれて送られるため
# 2byte分Readします。
data = []
data = i2c.readfrom(72,2)
# 12bit は 1つ目の8bit全て、2つ目の下位4bitをに分かれます。
# そのため、2つのデータをビットシフトして足します。
tmp = data[0] << 4
tmp += data >> 4
# 値1で、0.0625度となるため、計算した値にその値を掛け算して
# 温度情報に変換します。
print(tmp * 0.0625)
time.sleep(1)
except:
print("Error")
time.sleep(1)
コードのポイント
I2Cのピン設定とアドレスの取得
I2C通信に使うピンを設定します。ピン番号は以下の「GP〇」の番号を指定してください。今回は「GP0」と「GP1」を使います。
正しいピン番号が指定できていれば、i2c.scan()で、TMP102のアドレス「72(0x48)」が取得できます。
# I2Cに使うピンの設定です
i2c = I2C(0, scl=Pin(1), sda=Pin(0), freq=100000)
# デバイスのアドレスをスキャンします
addr = i2c.scan()
ADD0でアドレス番号を安定させる
TMP102は「ADD0」のピンに電圧をかけるかどうかで、デバイスのアドレスが変わります。ADD0への接続は必須ではありませんが、アドレスが不安定になる場合は、ADD0への接続を試してみてください。
(今回はPicoのGNDに接続してアドレスを72に設定しています)
ADDR0への接続 | アドレス |
3V3 (OUT) を接続 | 73 |
0V(GND)を接続 | 72 |
未接続 | 73 / 72 が不安定に切り替わる場合あり |
i2c.readfrom()で温度データを取得する
i2c.readfromで温度データを取得します。引数に「取得するデバイスのアドレス」と「データ数」を指定すると、戻り値でTMP102からの温度データが配列が返されます。
TMP102の温度データは2byteなので、以下のようにデバイスのアドレス(72)と、データ数(2)を指定します。温度情報はdataの配列に代入されます。
# tmp102の温度情報(12bit)は2byteに分かれて送られるため
# 2byte分Readします。
data = []
data = i2c.readfrom(72,2)
温度データから温度へ変換する
取得した配列2byte(16bit)のデータうち、温度データとして使われるのは12bitのみです。
そのため、以下のビットシフト・計算をしてデータから温度を作成します。ビットシフトの内容はイメージと合わせて後述します。
# 12bit は 1つ目の8bit全て、2つ目の下位4bitをに分かれます。
# そのため、2つのデータをビットシフトして足します。
tmp = data[0] << 4
tmp += data >> 4
# 値1で、0.0625度となるため、計算した値にその値を掛け算して
# 温度情報に変換します。
print(tmp * 0.0625)
① 1つ目のデータ(data[0])を、左に4ビットシフト
1つ目のデータの「8~1のビット」に、温度データの「12~5ビット」のデータが格納されています。
そのままではビットの番号が合わないので、ビットを左にシフトして温度データのビットの番号に合わせます。シフトした結果は、tmpという変数に代入します。
② 2つ目のデータ (data[ 1])を右に4ビットシフト
2つめのデータの「8~5ビット」に、温度データの「4~1ビット」のデータが格納されています。
こちらもビット番号が合わないので、ビットを右にシフトして温度データのビットの番号に合わせます。
(右にあふれたデータは削除、左側には0が追加されます)
シフトすると、tmpの空いている部分にピッタリと合うようになるので、2つ目のデータをtmpに結合(足し算)します。
この変換で、「tmp」に、TMP102の温度データ(12bit)の値をセットすることができます。
実際の温度への変換
TMP102からの温度データの単位は、0.0625度となっています。そのためtmpの内容に0.0625を掛け算すると、実際の温度の数値になります。
上のイメージの、tmp(0001 1010 0000)を十進数にすると「416」になります。
416 × 0.0625の掛け算をすると「26度」になります。
まとめ
Raspberry Pi Picoで、MicroPythonを使ってI2C通信を行う方法について解説しました。参考になればうれしいです。
I2Cで使える機器は他にもたくさん
温度センサ以外にも、I2Cで接続できる機器はたくさんあります。今回覚えた知識を使って、ぜひ他のデバイスにもチャレンジしてみてください。
以下はPicoで使えるデバイスの一例です。

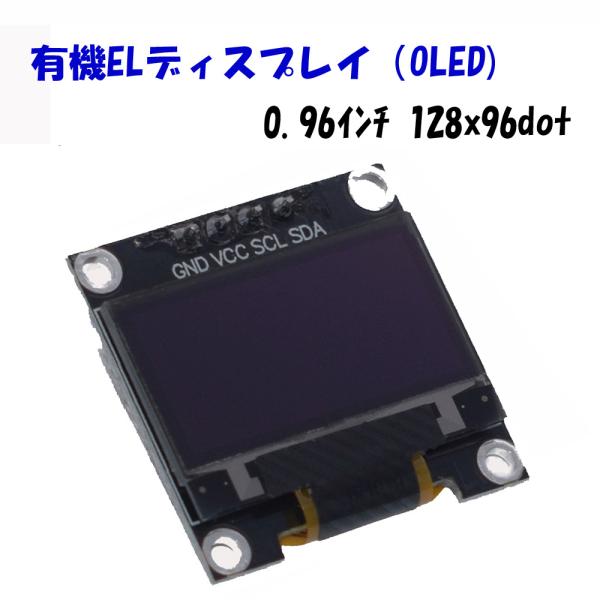

ディスプレイ
小型のディスプレイです。MicroPythonの用のライブラリが用意されている「SSD1306」が制御ICに使われているので、ライブラリを使って簡単にプログラムすることができます。
※ 以下のリンク先から購入して、こちらの記事で使い方を解説しています。
CO2センサ
二酸化炭素濃度を測るセンサーです。コロナ渦ですっかり身近になりました。3V~5Vで動作するのでPicoでも扱えます。
IMU (3軸角度/加速度センサー)
3.3V、I2Cで使える3軸の角度/加速度センサーです。とても安価ですが、遊びや勉強用途には十分な性能を持つセンサーです。
